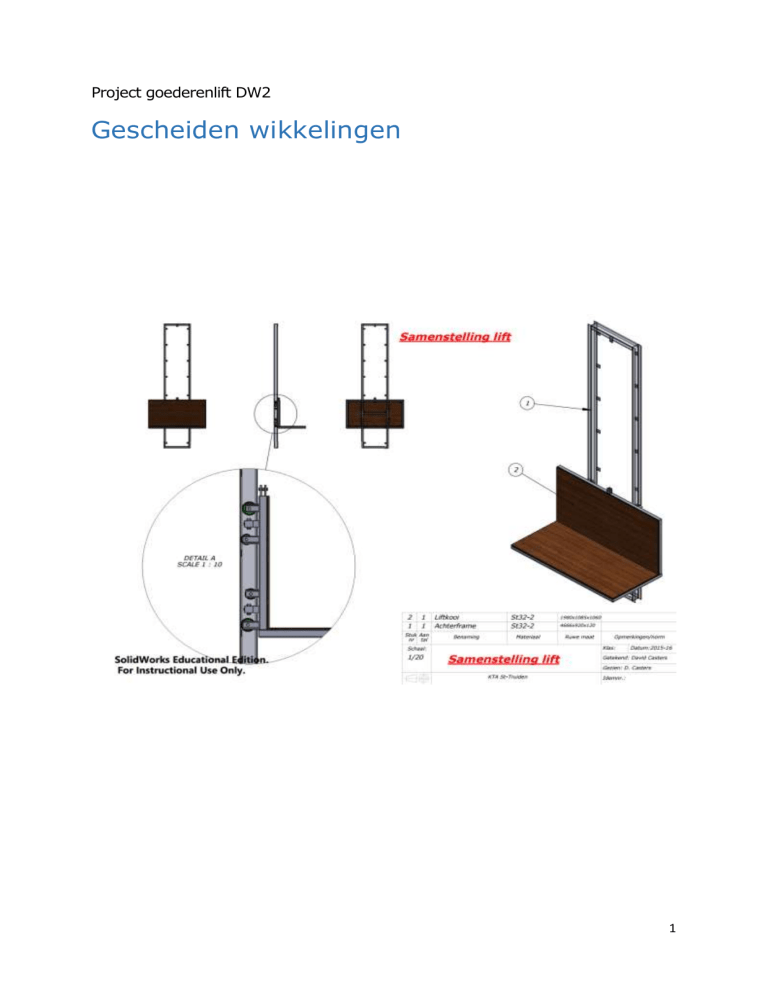

Goederenlift DW2

Project goederenlift DW2
Gescheiden wikkelingen
1
Inhoud
Gescheiden wikkelingen ................................................................................................................. 1
1
Gescheiden wikkelingen ......................................................................................................... 3
1.1
Werking ................................................................................................................................ 3
1.2
Klemmenbord ..................................................................................................................... 4
1.3
Schakeling van de spoelen............................................................................................ 5
1.4
Nokkenschakelaar............................................................................................................. 6
Opgave 14 ................................................................................................................................... 6
Verbetersleutel opgave 14 .................................................................................................... 9
a.
Opdrachten ............................................................................................................................ 10
Opgave 15 ................................................................................................................................. 10
Opgave 16 ................................................................................................................................. 11
Verbetersleutel opgave 15+16+17 ................................................................................. 13
Opgave 18 ................................................................................................................................. 14
Opgave 19 ................................................................................................................................. 15
Verbetering praktische opdracht 18+19 ........................................................................ 16
2
1 Gescheiden wikkelingen
1.1 Werking
We vinden onder eenzelfde behuizing
twee elektrisch volledig van elkaar
gescheiden wikkelingen. Hun poolpaar is
verschillend wat dus ook een verschillend
toerental zal opleveren.
De constructeurs van motoren betrachten
het aansluiten van motoren zo eenvoudig
mogelijk te houden. Vandaar dat in tegenstelling met wat men zou
aannemen, er geen twaalf aansluitklemmen op de klemmen plaat
voorkomen, doch slechts zes.
De motorwikkelingen zijn bij constructie voorzien voor slechts één
werkspanning, dit laat toe inwendig een voor deze werkspanning
aangepaste schakeling uit te voeren. Er komen per toerental slechts drie
aansluitklemmen naar het klemmenbord.
Voor het herkennen van deze motortypes onderzoekt men dus best de
gegevens van de identiteitsplaat van de motor. In geval van twijfel kan
men ook controlemetingen op de klemmenplaat uitvoeren. Men bekomt
twee maal drie doorverbindingen, van elkaar gescheiden.
De laatste rotatiefrequentie word verkregen door de klemmen met het
laagst voorafgaande cijfers 1 U ( 1 ), 1V ( 1 )
en 1W ( 1 ) met het net te verbinden . om de
tweede rotatiefrequentie te bekomen moet je
L1 L2 en L3 op 2U ( 1 ), 2V ( 1 ) en 2W ( 1 )
aansluiten .
3
Onder de behuizing vinden we 2 motoren die volledig van mekaar gescheiden
zijn. De werkspanning voor deze zijn verschillend waardoor er een verschillend
toerental zal zijn.
Sluit 1U -> L1, 1V -> L2, 1W -> L3 om een laag toerental te bekomen.
Sluit 2U -> L1, 2V -> L2, 2W -> L3 om een hoog toerental ta bekomen.
1.2 Klemmenbord
4
1.3 Schakeling van de spoelen
5
1.4 Nokkenschakelaar
Opgave 14
6
7
8
Verbetersleutel opgave 14
Verbetersleutel opgave 14
Praktijk
Praktische uitvoering
Ik maak kortsluiting
Mislukte pogingen voor de oefening werkt
Alle kabels hebben draadhulsjes
Ik kan niet antwoorden op een vraag van de leerkracht
lkr
0
5
5
5
Totaal (14=10)
Ik kan antwoorden op een vraag van de leerkracht
/10
2
x
Totaal
/10
Totaal 1+2
10
Attitude
Mijn werkplek heeft geen orde
Ik gebruik niet de juiste gereedschappen
Alles schema's liggen niet gereed bij controle van de leerkracht
Ik heb mijn werkkledij niet aan
Mijn cursus is niet ordelijk weggeborgen in een map
Ik verlaat mijn werkplek zonder reden
Mijn werktempo is te laag
Ik reageer/ben onbeleefd
Ik heb mijn tussentijdse controles niet laten afrekenen
Totaal
5
5
5
5
5
5
5
5
5
x
x
x
x
x
x
x
x
x
10
9
a. Opdrachten
Opgave 15
Rechtstreekse aanloop van een motor met gescheiden wikkeling
Een motor met gescheiden wikkeling dient bij start op drukknop S1 te
draaien op laag toerental. Hij blijft draaien tot S0, stopdrukknop gedrukt
wordt. De schakeling wordt voorzien van een rode signaallamp (H1) die
aanduidt dat de motor in werking is op laag toerental.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Start stop schakeling met voorrang stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
10
Opgave 16
Rechtstreekse aanloop van een motor met gescheiden wikkeling
Een motor met gescheiden wikkeling dient bij start op drukknop S1 te
draaien op hoog toerental. Hij blijft draaien tot S0, stopdrukknop gedrukt
wordt. De schakeling wordt voorzien van een rode signaallamp (H1) die
aanduidt dat de motor in werking is op hoog toerental.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden
Voorwaarden
-
Start stop schakeling met voorrang stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
11
Opgave 17
Rechtstreekse aanloop van een motor met gescheiden wikkeling
Een motor met gescheiden wikkeling dient bij start op drukknop S1 te
draaien op laag toerental. Hij blijft draaien tot S0, stopdrukknop gedrukt
wordt. Wanneer op S2 wordt gedrukt draait de motor op hoog toerental.
De schakeling wordt voorzien van een groene signaallamp (H1) die
aanduidt dat de motor in werking is op laag toerental en een rode
signaallamp (H2) duid aan dat de motor op hoog toerental draait.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden
Voorwaarden
-
Start stop schakeling met voorrang stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
12
Verbetersleutel opgave 15+16+17
Verbetersleutel opgave 15+16+17
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
35
13
Opgave 18
Automatische aanloop van een motor met gescheiden wikkeling
Een motor met gescheiden wikkeling dient bij start op drukknop S1 te
draaien op laag toerental. Wanneer de ingestelde tijd om is draait de
motor op hoog toerental. De schakeling wordt voorzien van een groene
signaallamp (H1) die aanduidt dat de motor in werking is op laag toerental
en een rode signaallamp (H2) duid aan dat de motor op hoog toerental
draait.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden
Voorwaarden
-
Start stop schakeling met voorrang stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
14
Opgave 19
Automatische aanloop van een motor met gescheiden wikkeling
Een motor met gescheiden wikkeling dient bij start op drukknop S1 te
draaien op laag toerental (links). Hij blijft draaien tot S0, stopdrukknop
gedrukt wordt. Wanneer de ingestelde tijd om is draait de motor op hoog
toerental (links). Wanneer op S2 wordt gedrukt draait de motor op laag
toerental (rechts) na een bepaalde tijd schakelt de motor over op hoge
snelheid (rechts) De schakeling wordt voorzien van een groene
signaallamp (H1) die aanduidt dat de motor in werking is op laag toerental
en een rode signaallamp (H2) duid aan dat de motor op hoog toerental
draait.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden
Voorwaarden
-
Start stop schakeling met voorrang stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
15
Verbetering praktische opdracht 18+19
Verbetersleutel opgave 18+19
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/35
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/35
Totaal 1+2
/45
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
45
