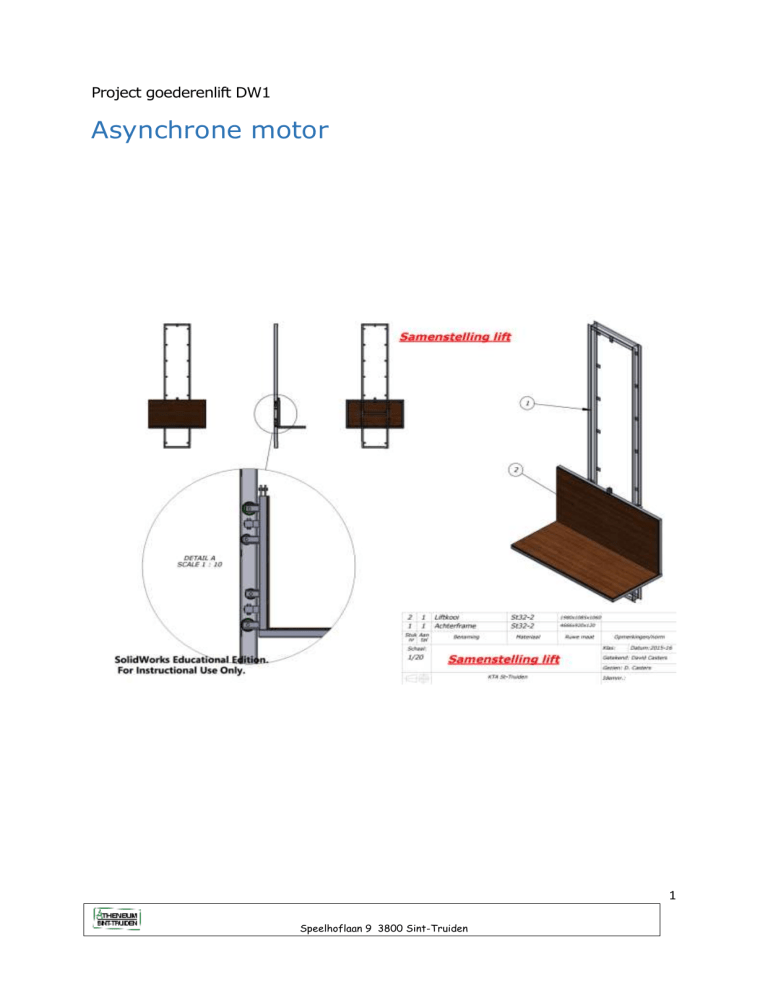

Project goederenlift DW1: Asynchrone motor

Project goederenlift DW1
Asynchrone motor
1
Speelhoflaan 9 3800 Sint-Truiden
Inhoud
Asynchrone motor ............................................................................................................................ 1
1
Asynchrone motor .................................................................................................................... 4
1.1
Opbouw van de asynchrone motor ............................................................................ 4
1.1.1
Inwendige onderdelen:........................................................................................... 5
1.1.2
Draaiveld opwekken ................................................................................................ 8
1.1.3
Principewerking ......................................................................................................... 9
1.2
Schakelen van de spoelen en klemmenbord van de motor ........................... 11
1.2.1
2
1.3
Kenplaatje.......................................................................................................................... 12
1.4
Vragen ................................................................................................................................. 16
Motorbeveiliger ........................................................................................................................ 23
2.1
Beveiliging tegen kortsluiting ............................................................................. 24
2.1.2
Beveiliging tegen overbelasting ........................................................................ 25
2.1.3
Beveiliging tegen overbelasting EN kortsluiting ......................................... 27
Vragen ................................................................................................................................. 31
Contactor ................................................................................................................................... 33
3.1
4
Werking .............................................................................................................................. 23
2.1.1
2.2
3
Duid aan alle spanningen aan op de schakeling van de spoelen: ....... 11
Opbouw............................................................................................................................... 33
Opdrachten ................................................................................................................................ 37
Opgave 1 .................................................................................................................................... 37
Opgave 2 .................................................................................................................................... 38
Opgave 3 .................................................................................................................................... 39
Verbetersleutel opgave 1+2+3 ......................................................................................... 40
Opgave 4 .................................................................................................................................... 41
Opgave 5 .................................................................................................................................... 42
Opgave 6 .................................................................................................................................... 43
Verbetersleutel opgave 4+5+6 ......................................................................................... 44
STER – DRIEHOEK – aanloop van 3-fasige asynchrone motor................................. 46
Teken het klemmenbord, de interne aansluiting van een motor met één
toerental met Y/Δ-schakeling. ........................................................................................... 47
Teken het principeschema van een motor met één toerental met Y/Δschakeling. ................................................................................................................................ 48
Waarom is ster-driehoek uitgevonden? ......................................................................... 48
2
Speelhoflaan 9 3800 Sint-Truiden
Teken de stuurkring van een ster-driehoek schakeling. ......................................... 48
Opgave 7 .................................................................................................................................... 49
Opgave 8 .................................................................................................................................. 51
Verbetersleutel opgave 7+8 ............................................................................................... 53
Opgave 9 .................................................................................................................................... 55
Opgave 10 ................................................................................................................................. 57
Verbetersleutel opgave 9+10 ............................................................................................ 59
Nokkenschakelaar motoren .................................................................................................... 61
Opgave 11 ................................................................................................................................. 61
Opgave 12 ................................................................................................................................. 61
Opgave 13 ................................................................................................................................. 62
Verbetersleutel opgave 11+12+13 ................................................................................. 63
3
Speelhoflaan 9 3800 Sint-Truiden
1 Asynchrone motor
1.1 Opbouw van de asynchrone motor
4
Speelhoflaan 9 3800 Sint-Truiden
1.1.1 Inwendige onderdelen:
5
Speelhoflaan 9 3800 Sint-Truiden
1.1.1.1 Stator
Dit is het onbeweeglijke deel van de motor. Hij bestaat uit het statorhuis, waarin
een ijzeren kern (statorblikpakket) wordt geperst.

Statorhuis: het huis van kleine machines bestaat uit aluminium
spuitgietwerk, voor grotere motoren wordt gietijzer gebruikt, voorzien van
koelribben (om het koeloppervlakte te vergroten)

Statorkern met statorwikkelingen:
Het statorblikpakket (of statorkern) bestaat uit dunne lamellen die ten opzichte
van elkaar geïsoleerd zijn door een laagje vernis om zo de wervelstromen te
beperken.
6
Speelhoflaan 9 3800 Sint-Truiden
De statorkernkern mag niet geïsoleerd zijn ten opzichte van het statorhuis omdat
de warmte dan moeilijker wordt afgegeven aan de koelribben en omdat deze
door het trillen van de statorkern toch vlug zou beschadigd worden. De stator is
aan de binnenzijde voorzien van gleuven waarin 3 wikkelingen zijn aangebracht.
Elke fasewikkeling bestaat uit een aantal spoelen , die vooraf op mallen of
vormen worden gewikkeld uit geïsoleerde koperen geleiders (draadgeleiders of
staafgeleiders). De spoelen worden voorzien van een isolerende mantel. Elke
spoel bestaat uit meerdere windingen. In iedere spoel onderscheiden we 2
spoelzijden en 2 spoelkoppen. De spoelzijden omvatten alle werkzame of actieve
geleiders van alle windingen waaruit een spoel is opgebouwd. Het begin en het
einde van een spoel zijn de uitlopers.
Een winding bestaat uit 2 geleiders .
7
Speelhoflaan 9 3800 Sint-Truiden
1.1.2 Draaiveld opwekken
Door aansluiten van een driefasespanning (L1/L2/L3) op de 3 wikkelingen ( U1U2/V1-V2/W1-W2) in de stator zal er een driefase stroom vloeien in deze
wikkelingen.
We kunnen de draaizin van het draaiveld (en dus ook de motor) omkeren door 2
van de 3 lijndraden om te wisselen. Dit kan bijvoorbeeld met 2 contactoren:
slechts één van de 2 contactoren wordt bekrachtigd.
8
Speelhoflaan 9 3800 Sint-Truiden
1.1.3 Principewerking
Door een driefasespanning aan te sluiten op de 3 fasen van een motor ontstaat
er een draaiveld.
Dit draaiveld heeft een rotatiefrequentie n = f/p
De rotorgeleiders worden gesneden door de veldlijnen van dit draaiveld,
waardoor er daarin een inductiespanning (vandaar ook de naam inductiemotor)
wordt opgewekt, welke we kunnen zoeken met de rechterhandregel: veldlijnen in
de rechterhandpalm, duim volgens (schijnbare) beweging, dan duiden de vingers
de zin van de spanning aan.
Omdat de rotorgeleiders een gesloten keten vormen zullen er inductiestromen
vloeien in de rotorgeleiders. Die kortgesloten keten bestaat bij de kooirotor uit
staven die kortgesloten zijn door 2 ringen, bij een sleepringankermotor is dat de
driefasewikkeling die aangesloten is op een aanloopinrichting.
Zo ontstaan stroom voerende geleiders in een magnetisch veld. Hierop ontstaan
er Lorentzkrachten. De zin van deze kracht kunnen we zoeken met de
linkerhandregel: de veldlijnen in de handpalm, de vingers volgens de stroom,
dan is de richting waarin de duim wijst de richting van de lorentzkracht.
9
Speelhoflaan 9 3800 Sint-Truiden
De resulterende lorentzkrachten vormen een koppel dat de rotor doet
ronddraaien in de zin van het draaiveld.
Pas deze regels toe op onderstaande tekening, om zo de draaizin te zoeken van
deze motor.
De rotor kan nooit het synchrone toerental bereiken, omdat er dan geen
veldlijnen meer worden gesneden. Dus is het noodzakelijk dat de rotor trager
draait dan het draaiveld: men zegt dat de motor asynchroon draait.
Voorbeeld: bij een 2-polige asynchrone motor draait het draaiveld rond met een
rotatiefrequentie van 3000 tr/min, maar de rotor zelf zal slechts ronddraaien aan
2900 tr/min. De rotorgeleiders worden dan gesneden door de veldlijnen met een
toerental gelijk aan 100 tr/min.
Opmerking:
De rotor heeft dezelfde draaizin als het draaiveld.
Bekijk de video’s in de map info op Dropbox.
10
Speelhoflaan 9 3800 Sint-Truiden
1.2 Schakelen van de spoelen en klemmenbord van de motor
1.2.1 Duid aan alle spanningen aan op de schakeling van de spoelen:
11
Speelhoflaan 9 3800 Sint-Truiden
1.3 Kenplaatje
Elektrische motoren zijn altijd voorzien van kenplaatje of typeplaatje met daarop
de volgende
Gegevens:
Naam van de constructeur:→ LN: luccas-nülle
Soort machine → AC of DC / 1-fasig of 3-fasig
Typenummer: → SE 2662-3H
Nominale spanning: → ∆Y 230/400 V of ∆380 V (is eigenlijk ∆Y 400/690 V)
Nominale stroom: → 1,65 in driehoek /0,95 A in ster
Nominaal vermogen: → 0,37 kW
Maximaal asvermogen of nuttig vermogen dat de motor kan leveren.
Het afgegeven vermogen van motoren werd vroeger in paardenkracht (pk)
uitgedrukt. Komt u die eenheid nog ergens tegen dan geldt de volgende
omrekeningsformule: 1 pk = 0,736 kW.
Het rendement η van de motor wordt bepaald door de verhouding tussen het
nominaal vermogen en het toegevoerde elektrisch vermogen:
Nominaal toerental : → 2800 min-1
Dit is het toerental van de motor bij nominale spanning, nominale frequentie en
nominale belasting.
Arbeidsfactor (cos ϕ): → 0,80
Dit is de verhouding tussen het effectief vermogen P en het schijnbaar vermogen
S.
Nominale frequentie: → 50 Hz
12
Speelhoflaan 9 3800 Sint-Truiden
Beschermingsgraad: → IP20
Deze beschermingscode van de motor geeft de mate van bescherming aan tegen
binnendringen van vloeistoffen en vaste voorwerpen.
De code bestaat uit de letters IP (index of protection) en twee cijfers (soms drie:
schokvastheid).
Het eerste cijfer geeft de graad van mechanische bescherming weer van
personen tegen contact met bewegende of onder spanning staande delen van de
motor en de beschermingsgraad van de motor tegen indringing van vaste,
vreemde lichamen. Het varieert van 0 tot 6.
Het tweede cijfer, variërend van 0 tot 8, geeft de graad van bescherming aan
tegen het binnendringen van vocht.
Isolatieklasse: → F
Tijdens de productie worden de statorwikkelingen volledig ondergedompeld in
tropenvastelak of vernis. De gebruikte isolatiematerialen bepalen de
isolatieklasse van de motor.
isolatieklasse Max. toegelaten temp.
13
Speelhoflaan 9 3800 Sint-Truiden
14
Speelhoflaan 9 3800 Sint-Truiden
15
Speelhoflaan 9 3800 Sint-Truiden
1.4 Vragen
1) Wat is het doel van een elektrische motor?
Een elektrische motor heeft als doel de toegevoegde elektrische energie
om te zetten in draaiende mechanische energie.
2) Wat zijn de belangrijkste onderdelen van een driefasige asynchrone
motor?
16
Speelhoflaan 9 3800 Sint-Truiden
3) Welke gegevens vind je terug op de kenplaat van de motor?



Constructeur, machinenummer en typenummer
Nominale spanning ster of driehoek, stroomsterkte, vermogen,
toerental, arbeidsfactor, frequentie van het net
Beschermingsgraad, mechanische beveiliging, isolatieklasse, max.
omgevingstemperatuur CE-merkering
4) Waar is de klemmenkast op de motor standaard gemonteerd? Waar
bevinden zicht de wartels?
De klemmenkast bevind zich standaard vooraan op de motor (zijde
aandrijfas) en zijn voorzien van één wartel die rechts wordt geplaatst.
17
Speelhoflaan 9 3800 Sint-Truiden
5) De lijndraden L1,L2enL3 worden respectievelijk aangesloten aan
U1,V1en W1. Hoe draait de motor?
Rechtsom
6) Door welke factoren wordt de uitvoeringvorm van een motor
bepaald?
 Bouwvorm
o B3, B5, …
 Wijze van montage
o Op console, op de machine zelf, …
 Beschermingsgraden
o IP54, IP55, …
 Isolatieklasse
o Klasse B, F, H
 Koelwijze van de motor
o IC 411, IC 418
7) Een motor heeft een beschermingsgraad IP55. Verklaar die code.
1ste cijfer  5 bescherming tegen stof (geen schadelijke afzetting)
2de cijfer  5 beschermd tegen waterstraal in alle richtingen
18
Speelhoflaan 9 3800 Sint-Truiden
8) Standaard motoren zijn uitgerust met wikkelingen met een
isolatiesysteem van klasse B. Wat betekent dat?
9) Wat is van primordiaal belang voor je begint met het demonteren
van een motor?
Alvorens met het demonteren aan te vangen, worden de nodige
markeringen aangebracht zodat de motor op identieke manier opnieuw
wordt gemonteerd.
10)
Meestal worden kogellagers opgewarmd alvorens ze over de
as van de rotor worden geschoven. Waarom?
De lagers worden groter door verwarming waardoor ze gemakkelijker over
de as schuiven.
19
Speelhoflaan 9 3800 Sint-Truiden
11)
Verklaar de isolatieproef van een motor?
Deze proef wordt meestal uitgevoerd met een megger ( 500 of1000V DC).
De metingen worden uitgevoerd:
 Tussen elke wikkeling en de massa
 Tussen de wikkelingen onderling
De gemeten weerstandswaarde moet ≥ 100 MΩ.
12)
Hoe wordt de faseweerstand van een wikkeling gemeten?
Het meten van de weerstand gebeurt met een precisie ohmmeter.
Mogelijke gemeten weerstandswaarden van de wikkelingen kunnen zijn:
 Voor een motor ordegrootte 20kW=Rfase= 0,04Ω
 Voor een motor ordegrootte 2 kW=Rfase=4Ω
13)
Verklaar kort de nullastproef van een motor aan de hand van
een meetopstelling.
De statorwikkelingen worden aangesloten op de nominale spanning en
frequentie. De rotor draait vrij bij nullast. In de statorketen is een
driefasen W-meting geschakeld evenals een A-meter en een V- meter
14)
Geef enkele voordelen van elektrische motoraandrijving.
Het aandrijven met een elektrische motor is interessant wegens zijn
eenvoudige constructie, het geringe onderhoud, de eenvoudige sturing,
zijn milieuvriendelijkheid, zijn ruime toepasbaarheid enz…
15)
Welke problemen kunnen zich voordoen bij het aanlopen van
een motor?
Bij het aanlopen van een driefasige asynchrone motor moeten
aanloopstromen en aanloopkoppel binnen de toelaatbare grenzen
gehouden worden. Te hoge aanloopstromen en aanloopkoppel
beschadigen echter de machine en kunnen eveneens storingen
veroorzaken.
20
Speelhoflaan 9 3800 Sint-Truiden
16)
Wat verstaan we onder directe aanloop? Wanneer wordt die
toegepast.
Die wordt toegepast bij motoren met laag vermogen 2,2KW. De motor
wordt met tussenschakeling van een beveiligingsinrichting en
schakelapparatuur rechtstreeks op het net aangesloten.
17)
Hoe kunnen we de draaizin van een driefasige motor
omkeren?
2 van de 3 lijndraden van plaats verwisselen.
18)
Hoe draait een motor wanneer L1,L2,enL3 respectievelijk
worden verbonden met U1,V1enW1?
Als de motor zo aangesloten wordt, zal de motor rechtsomdraaien.
19)
Waarom wordt de 0-stand in het midden geplaatst bij een L/Rnokkenschakelaar?
Wanneer we de motor van draairichting willen laten veranderen zal deze
altijd eerst in de nul stand komen (motor draait niet). Daarna kunnen we
van draairichting veranderen, motor kan dus niet onmiddellijk rechts links
geschakeld kunnen worden of omgekeerd.
20)
Kun je een motor met op de kenplaat de spanningsgegevens
230VΔ/400VY, in sterdriehoek laten aanlopen op een net 3 X 400V?
Verklaar.
Neen, de motor mag enkel in ster geschakeld worden. 400V driehoek is
niet toegelaten.
21)
Wat is het doel van softstarters?
Dat is eveneens een elektronische motorstarter met als doel het
motorkoppel en de motorstroom bij het aan- en uitlopen elektronisch te
beperken. Die beperking kan worden gerealiseerd door het regelen van de
spanning via elektronische vermogencomponenten.
21
Speelhoflaan 9 3800 Sint-Truiden
22)
Wat is doel van een frequentiesturing bij een driefasige
asynchrone motor?
Een frequentieregelaar is een elektronische toerentalregelaar. Het regelen
van de motorsnelheid wordt bij dit type sturing gerealiseerd door in te
spelen op de frequentie.
22
Speelhoflaan 9 3800 Sint-Truiden
2 Motorbeveiliger
Bekijk de PowerPoint in de map info op Dropbox.
2.1 Werking
Abnormale stijging van de temperatuur van de motor heeft als oorzaken:




Overbelasting: een toenemende belasting vereist grotere stromen, die na
een bepaalde tijd overschrijding van de grenstemperatuur veroorzaken,
waardoor de levensduur van de motor verkort.
Onderbreken van een lijndraad
Té lage netspanning
Geblokkeerde motor
We moeten de motor beveiligen tegen overbelasting en kortsluiting:
Tegen overbelasting beveiligen we met een thermisch-magnetische
motorbeveiliger, ofwel met een thermisch overbelastingsrelais. De NChulpcontacten van deze componenten plaatsen we in de stuurkring (in serie met
de stop-drukknop) zodat de spanning over de contactorspoel wegvalt wanneer de
motor wordt overbelast. Dit nc-contact staat in serie met de stuurkring zodat de
contactoren afschakelen. Enkel na herwapening (het contact terug omschakelen)
kan de stuurschakeling terug in werking treden.
De stroomsterkte van de motor is een maat voor de (mechanische) belasting van
de motor. Als we de stroomsterkte met een motorbeveiliging (bimetaaloverstroomrelais) “meten” zal deze een contact omschakelen bij overstroom. De
motorbeveiliging wordt geplaatst tussen de voeding en de klemmen U1-V1-W1 of
aan de klemmen U2-V2-W2. Op deze manier wordt de stroomsterkte doorheen
de wikkelingen gemeten, onafhankelijk van de ster- of driehoekschakeling.
Wanneer we een thermisch-magnetische motorbeveiliger gebruiken hebben we
ook al een beveiliging tegen kortsluiting. Wanneer we een thermisch relais
gebruiken moeten we nog smeltveiligheden of een magnetische motorbeveiliger
bijplaatsen.
23
Speelhoflaan 9 3800 Sint-Truiden
2.1.1 Beveiliging tegen kortsluiting
Voor het beveiligen tegen kortsluiting gebruikt men smeltveiligheden,
elektromagnetische maximumbeveiligingssystemen of vermogensautomaten.
Magnetische overstroombeveiliging:
24
Speelhoflaan 9 3800 Sint-Truiden
2.1.2 Beveiliging tegen overbelasting
Het beveiligen tegen overstroom gebeurt door rechtstreekse of onrechtstreekse
controle van de temperatuur van de motorwikkelingen.
2.1.2.1 Rechtstreekse methode
Hier wordt de temperatuur in de wikkelingen bewaakt met een
thermistorbeveiliging: hier worden er 3 temperatuursafhankelijke weerstanden
(PTC) (die tussen de spoelen zijn aangebracht) onderling in serie verbonden en
aangesloten op een thermistorrelais.
2.1.2.2 Onrechtstreekse methode
Met behulp van een bimetaal wordt de temperatuur bewaakt: bij hoge stromen
zal het bimetaal opwarmen, vervormen en zo een uitschakelmechanisme in
werking stellen.
25
Speelhoflaan 9 3800 Sint-Truiden
26
Speelhoflaan 9 3800 Sint-Truiden
2.1.3 Beveiliging tegen overbelasting EN kortsluiting
27
Speelhoflaan 9 3800 Sint-Truiden
28
Speelhoflaan 9 3800 Sint-Truiden
29
Speelhoflaan 9 3800 Sint-Truiden
30
Speelhoflaan 9 3800 Sint-Truiden
2.2 Vragen
1) Wat is de onderscheid tussen de directe en indirecte methode van
motorbeveiliging?
Directe methode: de Temperatuur van de wikkelingen wordt rechtstreeks
gecontroleerd door temperatuurvoelers, bv PTC-voelers. Bij temperatuurstijging
ontstaat een sterke weerstandtoename van de sonden , waardoor het
controlerelais waarop de sonden zijn aangesloten zal schakelen
Indirecte methode: Daarbij wordt de stroomtoename gecontroleerd die
een temperatuurstijging voor gevolg heeft. Dat gebeurt door een thermische
(bimetaal) overstroombeveiliging of een elektronische beveiliging.
2) Op welke principe is de werking van een thermisch overstroomrelais
gebaseerd?
Een thermische overstroombeveiliging is gebaseerd op de werking van een
bimetaal dat onder invloed van de warmteontwikkeling van een
weerstandelement doorbuigt en het schakelmechanisme van de beveiliging
bedient.
3) Teken het symbool van een driefasige thermische beveiliging.
4) Waarvoor is een thermische relais geschikt?
Een thermisch relais is beveiligt tegen overbelasting , maar niet tegen
kortsluiting.
31
Speelhoflaan 9 3800 Sint-Truiden
5) Op welke principe is de werking van een magnetisch overstroomrelais
gebaseerd?
Moet een smeltveiligheid meestal worden vervangen na een kortsluiting,
dan is dat bij een magnetische overstroombeveiliging niet het geval. Bij
dat beveiligingsprincipe wordt de plotse stroomtoename bij een
kortsluiting gebruikt om een elektromagneet te bekrachtigen. Een
magnetisch relais beveiligt tegen kortsluiting, maar niet tegen
overbelasting.
6) Teken het symbool van een driefasig magnetisch overstroomrelais.
7)Teken het symbool van een thermisch- magnetische beveiliging.
8) Verklaar de werking van een thermisch- magnetische beveiliging.
Een thermisch- magnetische beveiliging is een combinatie van een thermische
overstroombeveiliging en een magnetisch overstroomrelais. Een thermischmagnetisch beveiligingsrelais is geschikt voor beveiliging tegen overbelasting en
kortsluiting.
32
Speelhoflaan 9 3800 Sint-Truiden
3 Contactor
Een relais is een elektromagnetische schakelaar die meerdere open en /of
gesloten contacten bevat (er kunnen dus meerdere bewerkingen gelijktijdig
worden uitgevoerd).
Bekijk de PowerPoint in de map info op Dropbox.
3.1 Opbouw
1. Omkasting in kunststof
2. Mobiele contacten, isolerend opgehangen
3. Vaste contacten
4. Mobiele kern (gelamelleerd)
5. Veer om terug stelling te verzekeren
6. Vaste kern (gelamelleerd)
7. Elektromagneet (spoel)
8. Elektrisch isolerend materiaal
9. Mechanische indicator of setting
33
Speelhoflaan 9 3800 Sint-Truiden
Controleer (meet met ohmmeter)

van de contactor
-
de spoel (a1, a2) +
werkspanning
de open contacten
de gesloten contacten
-
de open contacten
de gesloten contacten
-

van de drukknoppen
Opdracht:
Meet nu de weerstandswaarde van de spoel ………………………Ω
(Zet je ohm meter op het laagste meetbereik en meet over de aansluitpunten van de spoel. Vul deze waarde op
de stippellijntjes in.)
Tip:
1) Waar bevinden zich de aansluitpunten van de spoel?
2) Geef de nummering van deze aansluitpunten.
Normaal open
Noodstop
of maakcontact
(NO)
Normaal gesloten (NC/NG)
of verbreekcontact
Tip:
1) Deze nummering is hetzelfde voor de contacten op de contactor en op alle
andere onderdelen van je schakelkast.
(startknoppen/noodstop/stopknop/schakelaar/…)
34
Speelhoflaan 9 3800 Sint-Truiden
Opdracht:
Meet de contacten van een contactor en vervolledig het symbool en geef de
nummering zoals die op uw contactor staat:
Eerste rij
Tweede rij
---- ----
---- ----
---- ----
---- ----
---- ----
---- ----
---- ----
---- ----
A1
A2
Voer vervolgens stap voor stap de volgende aansluitingen uit en vul aan
35
Speelhoflaan 9 3800 Sint-Truiden
Om de spanning niet telkens te hoeven in en uit schakelen kunnen we
gebruik maken van een startdrukknop.
Overname
Verbetering lkr:
A
OK
NOK
B
OK
NOK
C
OK
NOK
D
OK
NOK
Cursus stroomopwaarts doornemen om alle componenten nog beter te
leren kennen.
36
Speelhoflaan 9 3800 Sint-Truiden
4 Opdrachten
Opgave 1
Start – stop schakeling met VOORRANG STOP.
Drukken we bij voorgaande opstelling op de startdrukknop S1 dan zal
contactor K1 aantrekken. Het overneemcontact van K1 zorgt ervoor dat
de contactor K1 toch aangetrokken blijft na het bedienen van S1.
Willen we nu K1 terug in rust brengen dan zijn we verplicht de spanning
op de spoel van de contactor te onderbreken. Dit kunnen we
verwezenlijken door het plaatsen van een stopdrukknop
(verbrekingscontact van de RODE drukknop) in de voedingslijn.
We maken hiervoor gebruik van het normaal gesloten contact van de
stopdrukknop
Gevraagd:





Alle controle punten moeten afgewerkt worden in volgorde van het
opdrachtenblad per periode.
Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Wanneer er op een startknop gedrukt wordt, gaat deze groen oplichten
indien dit gevraagd wordt. Omgekeerde voor de stopknoppen, bij
bediening lichten de knoppen rood op.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
37
Speelhoflaan 9 3800 Sint-Truiden
Opgave 2
Elektrische vergrendeling.
Twee contactoren K1 en K2 worden ieder van op 1 plaats gestart (S1 &
S2). Het stoppen gebeurt door een gemeenschappelijk stopdrukknop
(S01).
Iedere contactor bedient een controlelamp die brandt wanneer hij in
werking is.
Er wordt gebruik gemaakt van voorrang stop.
De contactoren dienen zo geschakeld te worden dat het onmogelijk is K2
te starten als K1 in werking is, en omgekeerd.
Gevraagd:





Alle controle punten moeten afgewerkt worden in volgorde van het
opdrachtenblad per periode.
Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Wanneer er op een startknop gedrukt wordt, gaat deze groen oplichten
indien dit gevraagd wordt. Omgekeerde voor de stopknoppen, bij
bediening lichten de knoppen rood op.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
38
Speelhoflaan 9 3800 Sint-Truiden
Opgave 3
Opbouw van start – stop schakeling met VOORRANG START.
Soms is het noodzakelijk dat bij ingedrukte STOP (S01) de machine toch
nog in beweging kan gebracht worden door indrukken van S1 en dit
zolang S1 gedrukt wordt (m.a.w. K1 kan dan toch in werking gesteld
worden gedurende de tijd dat S1 gedrukt wordt). Deze schakeling laat toe
op een gemakkelijke manier bepaalde onderdelen van de machine, tijdens
herstelling of onderhoudswerken, te bereiken.
Het volstaat hiervoor de stopdrukknop op een andere plaats in de
schakeling op te nemen.
We maken hiervoor dus gebruik van dezelfde toestellen en contacten,
maar geven ze een andere plaats in de opstelling.
Gevraagd:





Alle controle punten moeten afgewerkt worden in volgorde van het
opdrachtenblad per periode.
Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Wanneer er op een startknop gedrukt wordt, gaat deze groen oplichten
indien dit gevraagd wordt. Omgekeerde voor de stopknoppen, bij
bediening lichten de knoppen rood op.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
39
Speelhoflaan 9 3800 Sint-Truiden
Verbetersleutel opgave 1+2+3
Verbetersleutel opgave 1+2+3
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
35
40
Speelhoflaan 9 3800 Sint-Truiden
2
Opgave 4
Volgordeschakeling met 3 contactoren.
Stel een schema op van een volgordeschakeling met 3 contactoren
waarbij eerst K3 moet worden ingeschakeld, vervolgens pas kan K1
worden ingeschakeld en als laatste K2.
De schakeling wordt uitgevoerd met 3 startdrukknoppen, respectievelijk
S1, S2 en S3 en 1 centrale stopdrukknop S01. Voorrang stop wordt
toegepast.
Elke contactor bedient een controlelamp (E1, E2 en E3)
Gevraagd:




Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Wanneer er op een startknop gedrukt wordt, gaat deze groen oplichten
indien dit gevraagd wordt. Omgekeerde voor de stopknoppen, bij
bediening lichten de knoppen rood op.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
41
Speelhoflaan 9 3800 Sint-Truiden
Opgave 5
Omkeerschakeling met elektrische – en mechanische vergrendeling
Een asynchrone motor dient te starten na het bedienen van S1, de motor
gaat rechtsom draaien (K1 schakelt in en blijft in).
Bij drukken op S0 stopt de werking van de motor.
Druk je daarna op S2, dan schakelt K2 in en zal de motor linksom draaien.
Een signaallamp H1 duidt aan dat de motor rechts draait, terwijl een
signaallamp H2 aanduidt dat de motor links draait.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Beide contactoren kunnen nooit samen aantrekken
Er wordt gebruik gemaakt van een centrale stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
42
Speelhoflaan 9 3800 Sint-Truiden
Opgave 6
Omkeerschakeling met tijdrelais
Een asynchrone motor dient te starten na het bedienen van S1, de motor
gaat gedurende 6 sec rechtsom draaien. Daarna stopt de motor en gaat
hij 4 sec na het stoppen linksom draaien tot we de motor laten stoppen
door te drukken op SO.
Een signaallamp H1 duidt aan dat de motor rechts draait, terwijl een
signaallamp H2 aanduidt dat de motor links draait.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Beide contactoren kunnen nooit samen aantrekken
Er wordt gebruik gemaakt van een centrale stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
43
Speelhoflaan 9 3800 Sint-Truiden
Verbetersleutel opgave 4+5+6
Verbetersleutel opgave 4+5+6
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
35
Verbetersleutel opgave 9+10
Theorie
Schema's
OK NOK
44
Speelhoflaan 9 3800 Sint-Truiden
2
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
Totaal
35
45
Speelhoflaan 9 3800 Sint-Truiden
2
STER – DRIEHOEK – aanloop van 3-fasige asynchrone motor
De aanloopstroom van een 3-fasige motor kan 3 tot 7 maal de nominale
stroomsterkte bedragen. Daarom is het praktisch niet meer mogelijk
motoren van 7 kW en meer rechtstreeks te laten aanlopen en degelijk te
beveiligen.
Bij deze motoren zal men gebruik maken van de ster – driehoek –
aanloop.
Bij aanlopen in ster verkleint de spanning over de wikkelingen tot
Unet : 1,73
m.a.w. bij een netspanning van 240 v wordt de aanloopspanning
240 / 1,73 = ong. 130 v
De aanloopstroom verkleint met dezelfde factor (1,73)
Plaatsen we nu de thermische veiligheid in de kring van de lijncontactor
(na de contactor) dan mogen we deze afstellen op de waarde In : 1,73
46
Speelhoflaan 9 3800 Sint-Truiden
Teken het klemmenbord, de interne aansluiting van een motor met één
toerental met Y/Δ-schakeling.




Spoelen benoemen U, V en W
Plaatjes plaatsen
L1, L2 en L3 aanduiden
Nummering van de motorkabel in de praktijk
STER
DRIEHOEK
47
Speelhoflaan 9 3800 Sint-Truiden
Teken het principeschema van een motor met één toerental met Y/Δschakeling.
Spoelen benoemen U, V en W
L1, L2 en L3 aanduiden
Alle spanningen aanduiden van bv L1L2 maar ook over de spoelen
STER
DRIEHOEK
Waarom is ster-driehoek uitgevonden?
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Teken de stuurkring van een ster-driehoek schakeling.
48
Speelhoflaan 9 3800 Sint-Truiden
Opgave 7
Ster – Driehoek – aanloop – HANDBEDIEND
We kunnen de ster – driehoek aanloop handbediend uitvoeren.
Hiervoor gebruiken we 2 startdrukknoppen S1 (ster) en S2 (driehoek) en
1 stopdrukknop S0.
We dienen in deze opstelling eveneens de elektrische vergrendeling toe te
passen.
Een signaallamp H1 duidt aan dat de motor in ster draait, terwijl een
signaallamp H2 aanduidt dat de motor in driehoek draait.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Ster moet zeker uitgeschakeld zijn alvorens driehoek mag
inschakelen.
Er wordt gebruik gemaakt van een centrale stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
49
Speelhoflaan 9 3800 Sint-Truiden
Stappenplan opdracht:
1
2
3
4
5
6
7
Start uur en datum opdracht
Stel het schema op van de stuurkring
Stel het schema op van de
vermogen-kring
Laat beide schema’s verbeteren
Verzamel de nodige materialen
Uitvoering
Einde van de opdracht (leerkracht
zegt dat de opdracht af is)
OK/NOK
Lesuur
/
/
/
Lesuur
/
/
/
Duid het juiste aan
Schema zelf gevonden
Schema bijna volledig zelf gevonden
Schema klassikaal opgesteld met leerkracht
Schema overgenomen van andere leerling
50
Speelhoflaan 9 3800 Sint-Truiden
Opgave 8
AUTOMATISCHE Ster – Driehoek – aanloop
Een motor dient bij start op S1 aan te lopen in ster (K1 + K2). Na de
ingestelde tijd schakelt hij over naar driehoek (K1 + K3) en blijft zo
draaien.
Een centrale stop S0 dient in de schakeling opgenomen te worden.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Er wordt gebruik gemaakt van een centrale stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
51
Speelhoflaan 9 3800 Sint-Truiden
Stappenplan opdracht:
1
2
3
4
5
6
7
Start uur en datum opdracht
Stel het schema op van de stuurkring
Stel het schema op van de
vermogen-kring
Laat beide schema’s verbeteren
Verzamel de nodige materialen
Uitvoering
Einde van de opdracht (leerkracht
zegt dat de opdracht af is)
OK/NOK
Lesuur
/
/
/
Lesuur
/
/
/
Duid het juiste aan
Schema zelf gevonden
Schema bijna volledig zelf gevonden
Schema klassikaal opgesteld met leerkracht
Schema overgenomen van andere leerling
52
Speelhoflaan 9 3800 Sint-Truiden
Verbetersleutel opgave 7+8
Verbetersleutel opgave 9+10
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
35
Verbetersleutel opgave 7+8
Theorie
Schema's
OK NOK
53
Speelhoflaan 9 3800 Sint-Truiden
2
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
Totaal
35
54
Speelhoflaan 9 3800 Sint-Truiden
2
Opgave 9
STER – DRIEHOEK – OMKEER : handbediend
Stel een schakeling op waarbij bij start op S1 een 3-fasige asynchrone
motor aanloopt in ster (rechts). Door vervolgens te drukken op S3 gaat
de motor overschakelen naar driehoek rechts. De motor blijft dan zo
draaien tot S0 gedrukt wordt.
Bij start via S2 gaat de motor links aanlopen in ster. Door vervolgens
weer te drukken op S3 gaat de motor overschakelen naar driehoek links.
De motor blijft weer zo draaien tot S0 gedrukt wordt.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Er wordt gebruik gemaakt van een centrale stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
55
Speelhoflaan 9 3800 Sint-Truiden
Stappenplan opdracht:
1
2
3
4
5
6
7
Start uur en datum opdracht
Stel het schema op van de stuurkring
Stel het schema op van de
vermogen-kring
Laat beide schema’s verbeteren
Verzamel de nodige materialen
Uitvoering
Einde van de opdracht (leerkracht
zegt dat de opdracht af is)
OK/NOK
Lesuur
/
/
/
Lesuur
/
/
/
Duid het juiste aan
Schema zelf gevonden
Schema bijna volledig zelf gevonden
Schema klassikaal opgesteld met leerkracht
Schema overgenomen van andere leerling
56
Speelhoflaan 9 3800 Sint-Truiden
Opgave 10
STER – DRIEHOEK – OMKEER : automatisch
Stel een schakeling op waarbij bij start op S1 een 3-fasige asynchrone
motor aanloopt in ster (rechts) en na de ingestelde tijd overschakelt naar
driehoek (rechts). De motor blijft dan zo draaien tot S0 gedrukt wordt.
Bij start via S2 gaat de motor links aanlopen in ster om vervolgens na
dezelfde ingesteld tijd over te schakelen naar driehoek links. De motor
blijft weer zo draaien tot S0 gedrukt wordt.
Alle nodige vergrendelingen en beveiligingen dienen voorzien te worden.
Voorwaarden
-
Er wordt gebruik gemaakt van een centrale stop
Gevraagd:



Vermeld de contactnummeringen en alle andere noodzakelijke
coderingen.
Indien er lampjes moeten gebruikte worden dienen deze achter de
noodstop afgetakt worden.
Gebruik het juiste type motor bij de vermogenkring, het schakelen
gebeurd altijd door een relais of vermogencontactor.
57
Speelhoflaan 9 3800 Sint-Truiden
Stappenplan opdracht:
1
2
3
4
5
6
7
Start uur en datum opdracht
Stel het schema op van de stuurkring
Stel het schema op van de
vermogen-kring
Laat beide schema’s verbeteren
Verzamel de nodige materialen
Uitvoering
Einde van de opdracht (leerkracht
zegt dat de opdracht af is)
OK/NOK
Lesuur
/
/
/
Lesuur
/
/
/
Duid het juiste aan
Schema zelf gevonden
Schema bijna volledig zelf gevonden
Schema klassikaal opgesteld met leerkracht
Schema overgenomen van andere leerling
58
Speelhoflaan 9 3800 Sint-Truiden
Verbetersleutel opgave 9+10
Verbetersleutel opgave 9+10
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
35
59
Speelhoflaan 9 3800 Sint-Truiden
2
Verbetersleutel opgave 9+10
Theorie
Schema's
OK NOK
1 of meer onderdelen in het schema zijn niet correct of volledig benoemd
3
Voldoende ruimte tussen 2 symbolen + uitlijning symbool
2
Fouten in het schema zodat de oefening niet kan werken
5
Totaal
/10
1
Praktijk
Praktische uitvoering
OK NOK
2 of meer mislukte pogingen voor de oefening werkt (lkr beslist of het
een tech defect is) 2x = -5 --> 3x = -10
15
Maximaal 2 draden per aansluiting.
5
Alle kabels hebben draadhulsjes en liggen mooi in de kabelgoot.
5
Kortsluiting = 0
25
Totaal
/25
Extra punten verdienen indien totaal minder dan 50% is
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Ik kan antwoorden op een vraag van de leerkracht
5
x
Totaal
/25
Totaal 1+2
/35
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
35
60
Speelhoflaan 9 3800 Sint-Truiden
2
Nokkenschakelaar motoren
Opgave 11
Omkeerschakeling met asynchrone motoren
Opgave 12
Ster-driehoek met asynchrone motoren
61
Speelhoflaan 9 3800 Sint-Truiden
Opgave 13
Ster-driehoek links of rechts met asynchrone motoren
T0-5-15876/E
62
Speelhoflaan 9 3800 Sint-Truiden
Verbetersleutel opgave 11+12+13
Verbetersleutel opgave 11+12+13
Praktijk
Praktische uitvoering
lkr
Ik maak kortsluiting
15
Mislukte pogingen voor de oefening werkt
-5
Alle kabels hebben draadhulsjes
-5
Ik kan niet antwoorden op een vraag van de leerkracht
-5
Totaal (11=5, 12=10, 13=10)
Ik kan antwoorden op een vraag van de leerkracht
/25
2
1
x
Totaal
/25
Totaal 1+2
25
2
Attitude
Mijn werkplek heeft geen orde
-5
x
Ik gebruik niet de juiste gereedschappen
-5
x
Alles schema's liggen niet gereed bij controle van de leerkracht
-5
x
Ik heb mijn werkkledij niet aan
-5
x
Mijn cursus is niet ordelijk weggeborgen in een map
-5
x
Ik verlaat mijn werkplek zonder reden
-5
x
Mijn werktempo is te laag
-5
x
Ik reageer/ben onbeleefd
-5
x
Ik heb mijn tussentijdse controles niet laten afrekenen
-5
x
Totaal
25
63
Speelhoflaan 9 3800 Sint-Truiden
